Informazioni di Base.
Model No.
DN20 - DN400 ANSI DIN JIS BS Standard
Materiale
valvola di ritegno in pvc
Modulo di collegamento
Flangia
Struttura
Swing
Pressione
Bassa Pressione
Funzione
Ddcv Doppia Lobe, Nrvr Silenzio, SFCV gomma Lobe, Nrvz Silenzio, Nrvg Silenzio, valvola di ritegno rotazione in pvc din ansi jis bs standard
Tenuta Form
guarnizione in gomma epdm
Direzione flusso
Unidirezionale
Standard
din ansi jis bs standard
Applicazione
Uso industriale, L′utilizzo di acqua industriale, Uso domestico
valvola di ritegno
valvola di non ritorno
valvola di non ritorno
valvola di ritegno in pvc
valvola di ritegno in pvc
valvola di ritegno verticale
valvola di ritegno verticale
valvola di ritegno in pvc
valvola di ritegno in pvc
valvola di ritegno orizzontale
valvola di ritegno orizzontale
valvola di ritegno wafer
valvola di ritegno wafer
valvola di ritegno rotazione
valvola di ritegno rotazione
valvola di ritegno in plastica
valvola di ritegno in plastica
valvola di ritegno flangia
valvola di ritegno flangia
valvola di ritegno wafer pvc
valvola di ritegno wafer pvc
valvola di non ritorno
valvola di non ritorno
valvola di ritegno rotazione pvc
valvola di ritegno rotazione pvc
valvola di ritegno rotazione pvc
valvola di ritegno rotazione pvc
valvola di ritegno a wafer
valvola di ritegno a wafer
valvola di ritegno rotazione in plastica
Pacchetto di Trasporto
imballaggio in cartone
Specifiche
din ansi jis bs standard dn20-dn400 ( 3/4"-16" )
Marchio
vav il nostro logo o oem
Origine
Repubblica Popolare Cinese
Codice SA
84818010
Capacità di Produzione
100000 set al mese
Descrizione del Prodotto
Tianjin Runke Plastic Tech Co., Ltd. Dispone di 10 set di attrezzature professionali e su larga scala per lo stampaggio ad iniezione, oltre 30 set di attrezzature professionali per la lavorazione e 4 set di attrezzature professionali per il test della pressione.
Ciascuna superficie di tenuta è lavorata al 100% e ciascuna maglia di tenuta è sottoposta a test di pressione del 100% uno per uno.
L'azienda non utilizza plastica riciclata o gomma riciclata per garantire che i prodotti soddisfino le prestazioni meccaniche, le prestazioni di tenuta e la durata.
L'azienda produce principalmente quattro serie di oltre 50 tipi di valvole a farfalla PVC-U, PVC-C, FR-PP, PP-R, PVC-U, Valvole di ritegno PVC-U, valvole a fondo PVC-U, con una produzione annuale di 600,000 serie di valvole.
Valvola a farfalla PVC-U, valvola di ritegno PVC-U, valvola a sfera PVC-U conforme allo standard DIN europeo, standard americano, standard giapponese. Possiamo produrre valvole di grandi dimensioni, con dimensioni del prodotto comprese tra DN15mm e DN400mm
Valvola di ritegno oscillante in PVC secondo DIN,ANSI,JIS Standard DN20-DN150 ( ¾" ~ 6" ) pressione di esercizio PN10.
Valvola a sfera compatta in PVC da 2 pezzi secondo lo standard JIS DN50-DN100 ( 2" ~ 4" ) pressione di esercizio PN10;
Valvola di ritegno wafer in PVC secondo lo standard DIN ANSI JIS DN150-DN300 ( 6" ~ 12" ) pressione di esercizio PN10;
Valvola a pedale in PVC conforme allo standard DIN con specifica DN20-DN150 ( ¾" ~ 6" ) pressione di esercizio PN10;
Valvola a sfera True Union in PVC DIN, ANSI, JIS Standard con filettatura BSPT e NPT DN15-DN100 ( ½"~4" ) pressione di esercizio PN16 e PN10;
Raccordi per tubi in PVC per alimentazione acqua secondo lo standard DIN 8063 PN10;
NRV
Valvola di ritegno
Valvola di ritegno in PVC
Valvola di ritegno in plastica
Valvola di ritegno rotazione
Valvola di ritegno Falnge
Valvola di ritegno in PVC
Valvola di non ritorno
Valvola di ritegno verticale
Valvola di non ritorno
Valvola di ritegno rotazione PVC
Valvola di ritegno orizzontale
Valvola di ritegno rotazione verticale
Valvola di ritegno rotazione orizzontale
Valvola di ritegno acqua
Valvola di ritegno wafer
Valvola di ritegno a wafer

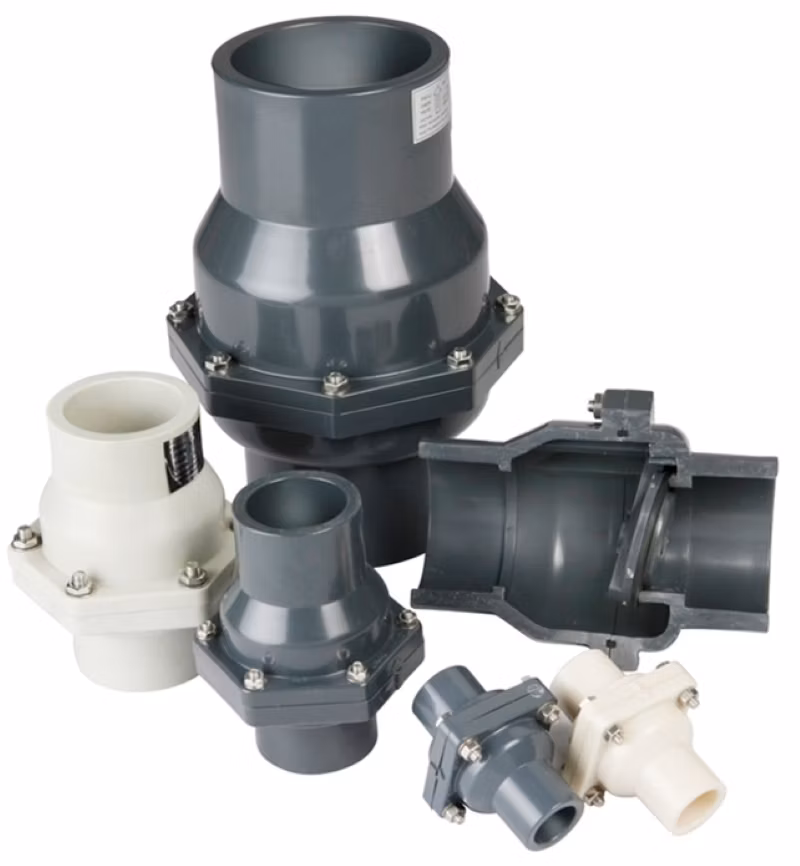

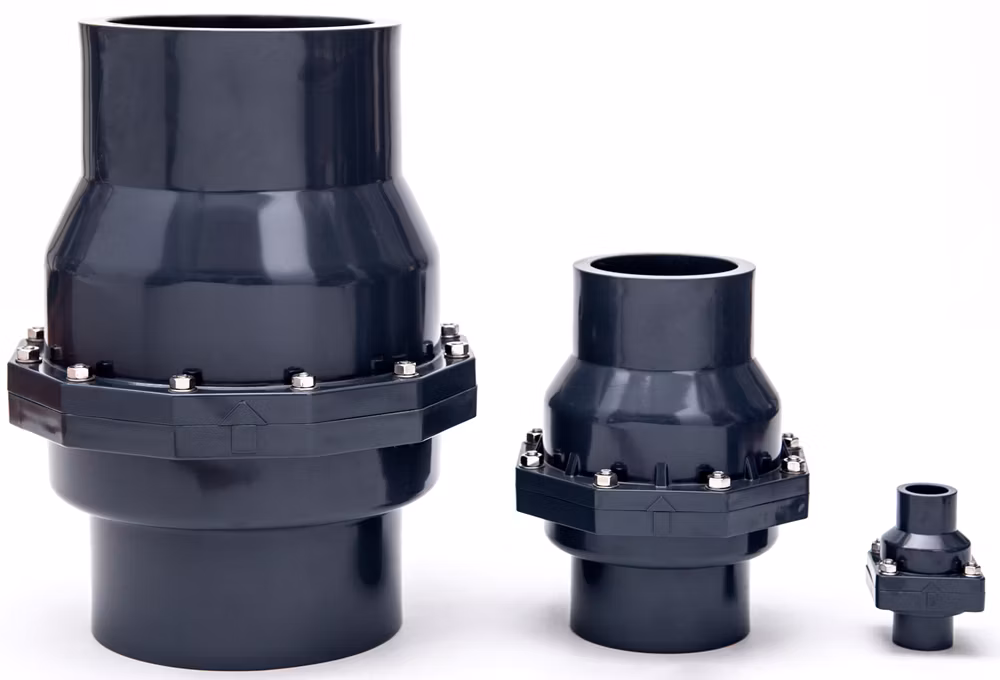

Valvola di ritegno oscillante in PVC con standard DIN ANSI JIS BS DN20 (3/4") - DN150 (6")
Pressione di esercizio: 150 PSI PN1.0MPa
Standard: DIN ANSI JIS BS estremità connettore femmina standard
Doppio utilizzo in verticale/orizzontale

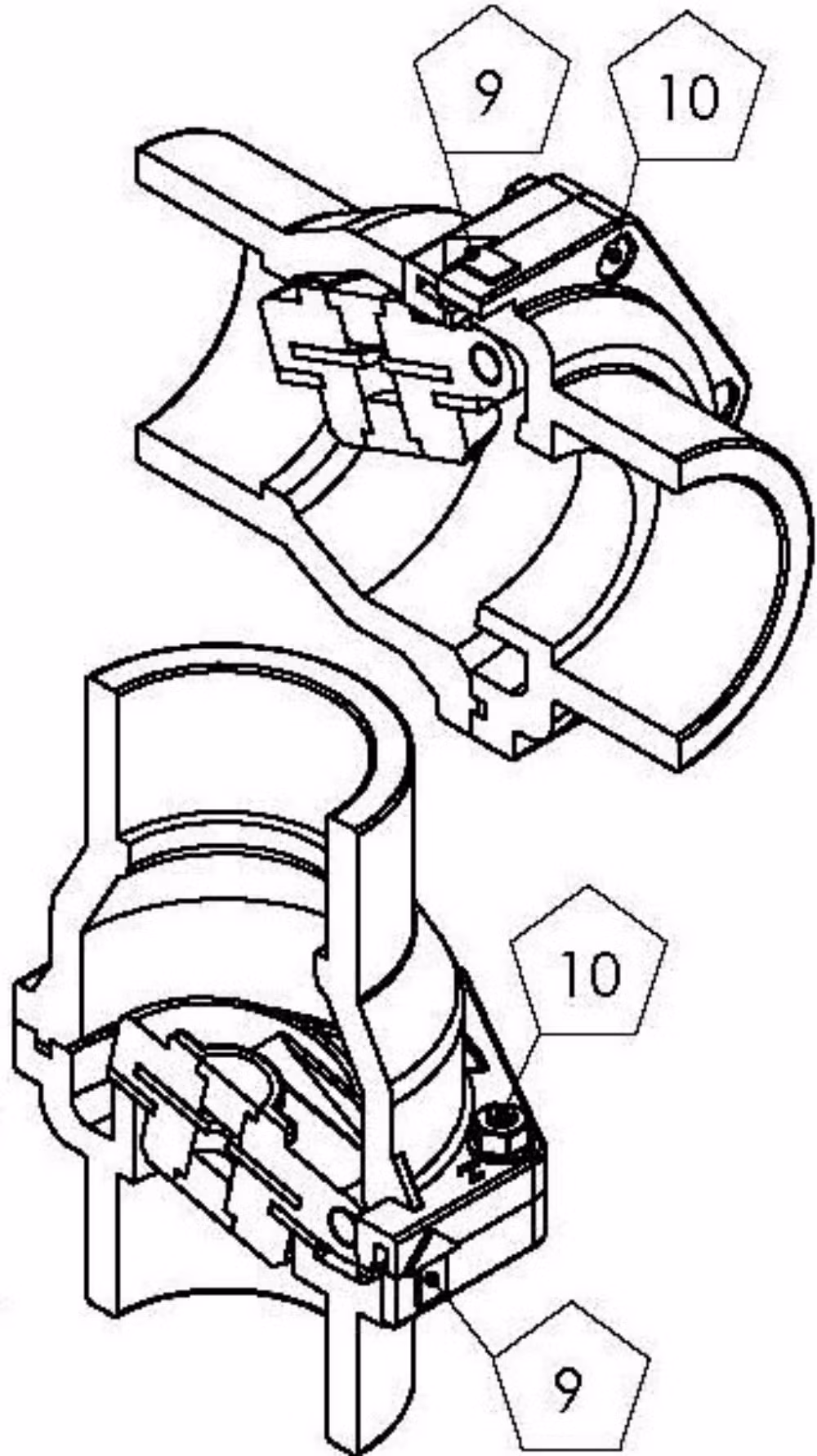

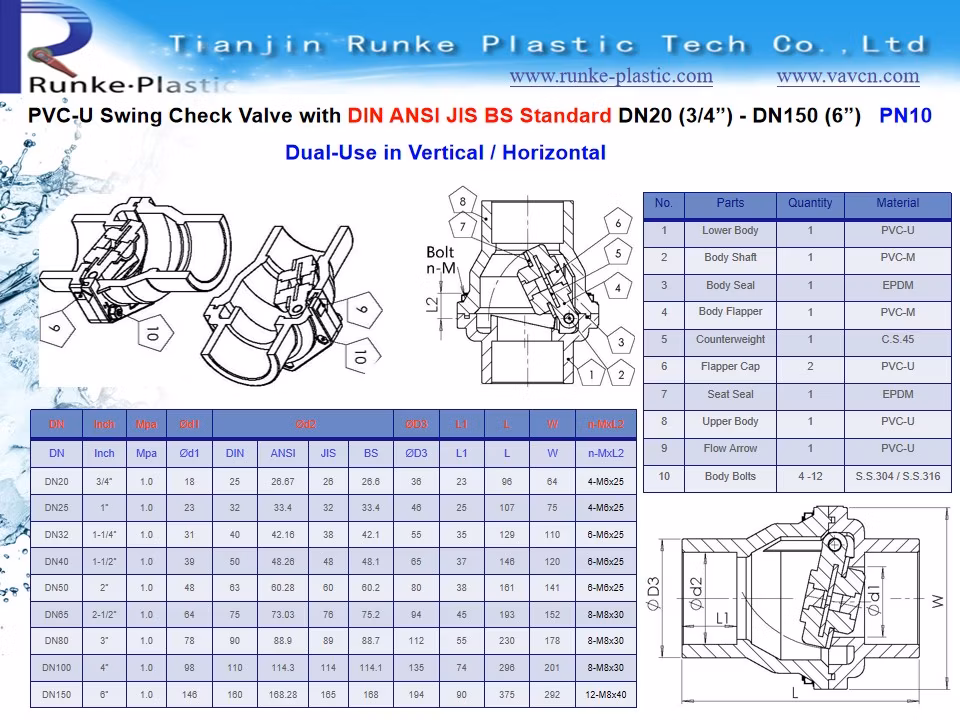

Scheda tecnica della valvola di ritegno oscillante in PVC-U.
| No | Parti | Quantità | Materiale |
| 1 | Corpo inferiore | 1 | PVC-U |
| 2 | Albero corpo | 1 | PVC-M |
| 3 | Guarnizione del corpo | 1 | EPDM |
| 4 | Flapper corpo | 1 | PVC-M |
| 5 | Contrappeso | 1 | C.S.45 |
| 6 | Tappo flapper | 2 | PVC-U |
| 7 | Guarnizione del sedile | 1 | EPDM |
| 8 | Corpo superiore | 1 | PVC-U |
| 9 | Freccia flusso | 1 | PVC-U |
| 10 | Bulloni della carrozzeria | 4 -12 | S.S.304 / S.S.316 |
| DN | Pollici | MPa | Ød1 | Ød2 | ØD3 | L1 | L | W | n-MxL2 | |||
| DN | Pollici | MPa | Ød1 | DIN | ANSI | JIS | BS | ØD3 | L1 | L | W | n-MxL2 |
| DN20 | 3/4" | 1.0 | 18 | 25 | 26.67 | 26 | 26.6 | 36 | 23 | 96 | 64 | 4-M6x25 |
| DN25 | 1" | 1.0 | 23 | 32 | 33.4 | 32 | 33.4 | 46 | 25 | 107 | 75 | 4-M6x25 |
| DN32 | 1-1/4" | 1.0 | 31 | 40 | 42.16 | 38 | 42.1 | 55 | 35 | 129 | 110 | 6-M6x25 |
| DN40 | 1-1/2" | 1.0 | 39 | 50 | 48.26 | 48 | 48.1 | 65 | 37 | 146 | 120 | 6-M6x25 |
| DN50 | 2" | 1.0 | 48 | 63 | 60.28 | 60 | 60.2 | 80 | 38 | 161 | 141 | 6-M6x25 |
| DN65 | 2-1/2" | 1.0 | 64 | 75 | 73.03 | 76 | 75.2 | 94 | 45 | 193 | 152 | 8-M8x30 |
| DN80 | 3" | 1.0 | 78 | 90 | 88.9 | 89 | 88.7 | 112 | 55 | 230 | 178 | 8-M8x30 |
| DN100 | 4" | 1.0 | 98 | 110 | 114.3 | 114 | 114.1 | 135 | 74 | 296 | 201 | 8-M8x30 |
| DN150 | 6" | 1.0 | 146 | 160 | 168.28 | 165 | 168 | 194 | 90 | 375 | 292 | 12-M8x40 |
Alta qualità
Valvola di ritegno in plastica
Valvola di ritegno rotazione PVC
Valvola di ritegno flangia oscillante in PVC
Valvola di ritegno flangia in UPVC
Valvola di ritegno wafer UPVC
Valvola di ritegno a wafer in UPVC
Valvola di ritegno rotazione verticale PVC
Valvola di ritegno rotazione orizzontale PVC
STANDARD ANSI DIN JIS BS
DN20 - DN400
Valvola di ritegno oscillante in PVC DIN ANSI JIS BS Standard per Acqua
( in verticale o orizzontale )
DN20-DN150 ( 3/4"- 6" ) pressione di esercizio PN10
Caratteristica:
1. La struttura piana di tenuta inclinata, peso extra in aletta, può essere usata in due modalità in verticale / orizzontale
2. Flusso completo, bassa resistenza. Spostamento pressione di apertura piccola
3. Nessun componente metallico interno esposto, nessuna molla, non facile da bloccare, anticorrosione completa
Bassa pressione di apertura (<0.01kg/cm2).
5. Spessore parete aumentato e sono di supporto a 1.5 volte la pressione di ritorno PN
6. Collegamento con bulloni in acciaio inox, facile pulizia dell'apertura interna
ATTENZIONE:
1. Il segno freccia indica il flusso del fluido
2. In Installazione orizzontale, accertarsi che il contrassegno freccia sul lato superiore

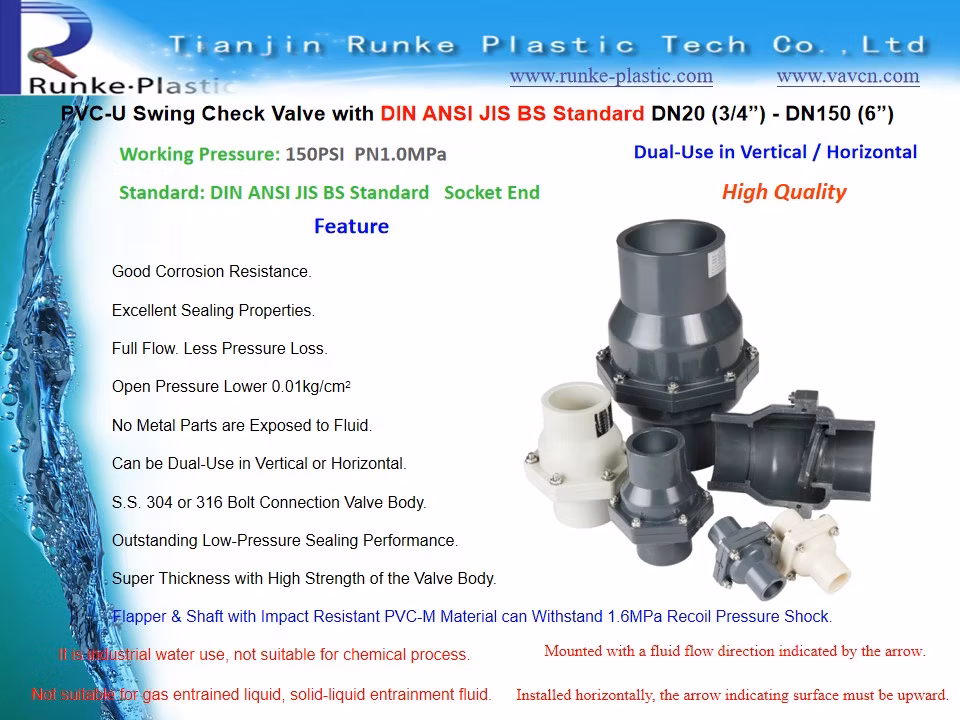

Valvola di ritegno oscillante in PVC DIN ANSI JIS BS Standard per Acqua
Doppio utilizzo in verticale o orizzontale
DIN, ANSI, JIS, BS STANDARD.
Estremità a bussola
DN20-DN150 ( 3/4"- 6" ) pressione di esercizio PN10
Funzione
Buona resistenza alla corrosione.
Eccellenti proprietà di tenuta.
Flusso completo. Minore perdita di pressione.
Pressione aperta inferiore a 0,01 kg/cm2
Nessuna parte metallica è esposta al fluido.
Può essere utilizzato in due modalità in verticale o orizzontale.
Corpo valvola di collegamento a vite S.S. 304 o 316
Prestazioni di tenuta a bassa pressione eccezionali.
Spessore elevato con elevata resistenza del corpo valvola
Flapper e albero con materiale in PVC-M resistente agli urti Urto pressione di recupero 1,6 MPa
ATTENZIONE:
È un uso industriale di acqua, non adatto per processi chimici.
Montato con una direzione del flusso del fluido indicata dalla freccia
Non adatto per liquido trascinato con gas, liquido di trascinamento solido-liquido
Installata orizzontalmente, la freccia che indica la superficie deve essere rivolta verso l'alto

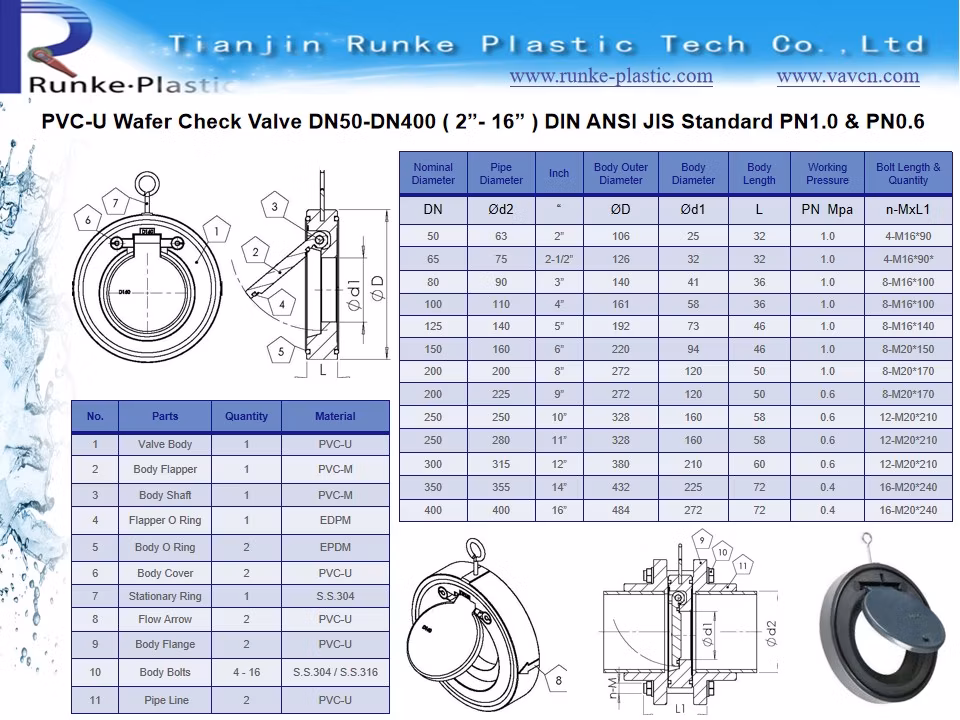

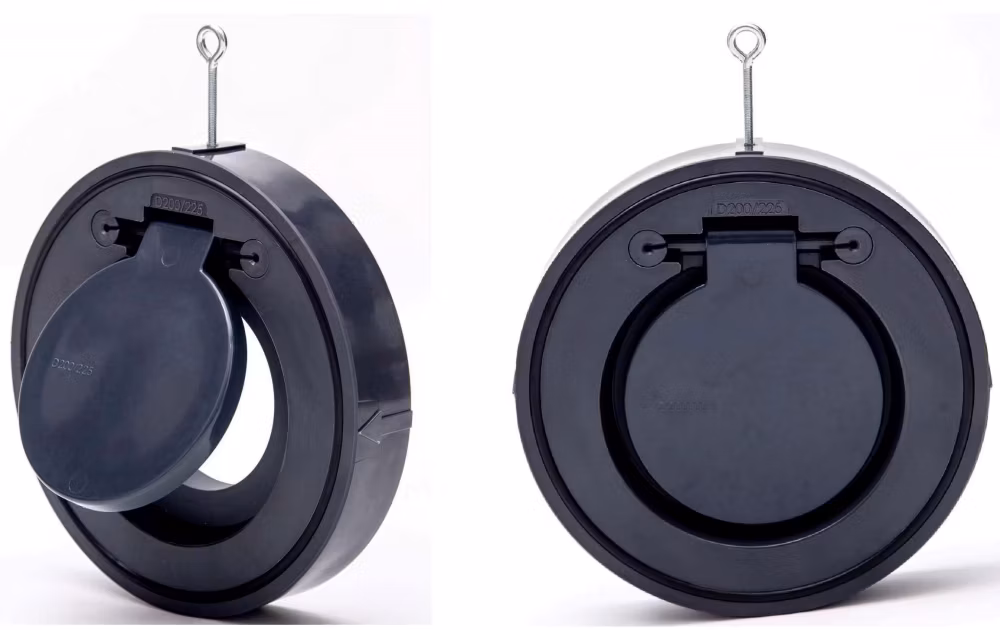

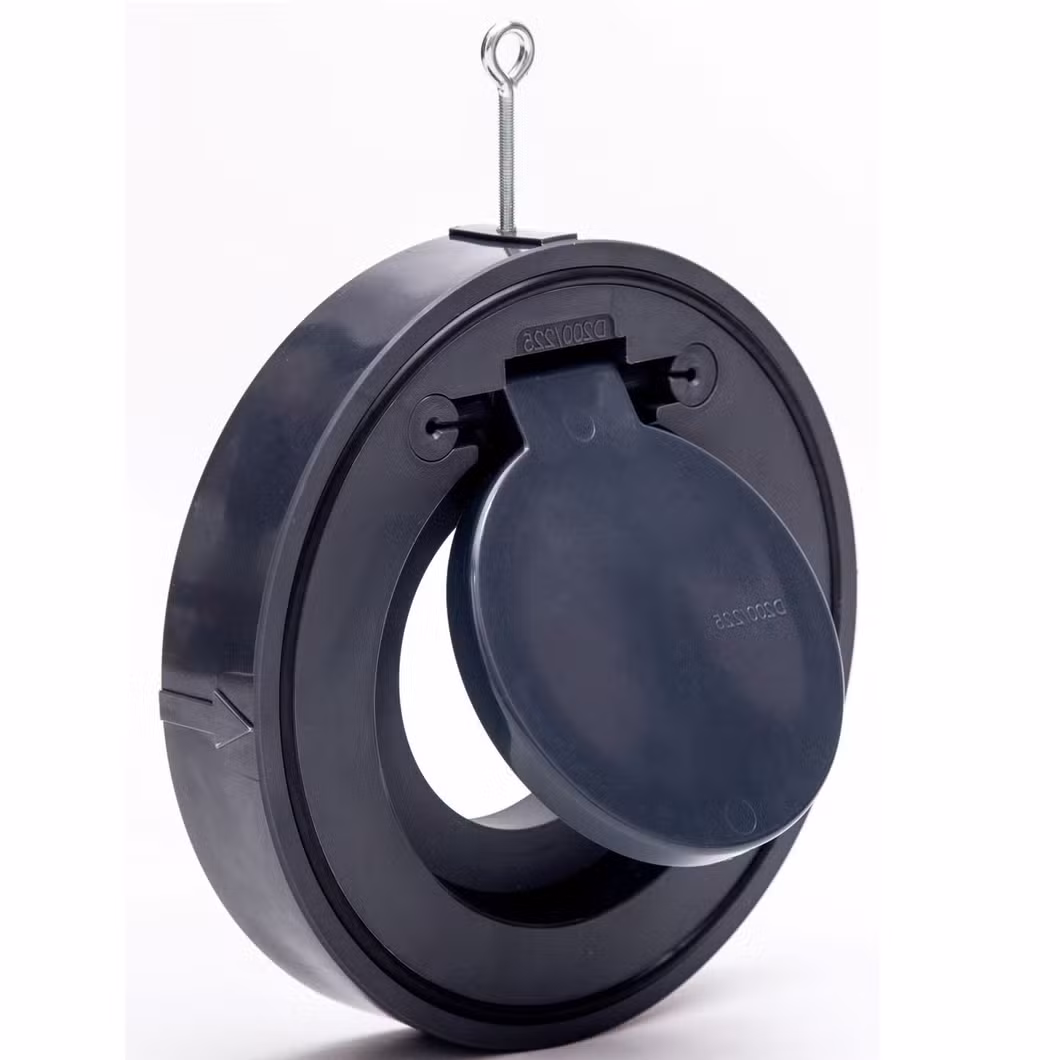

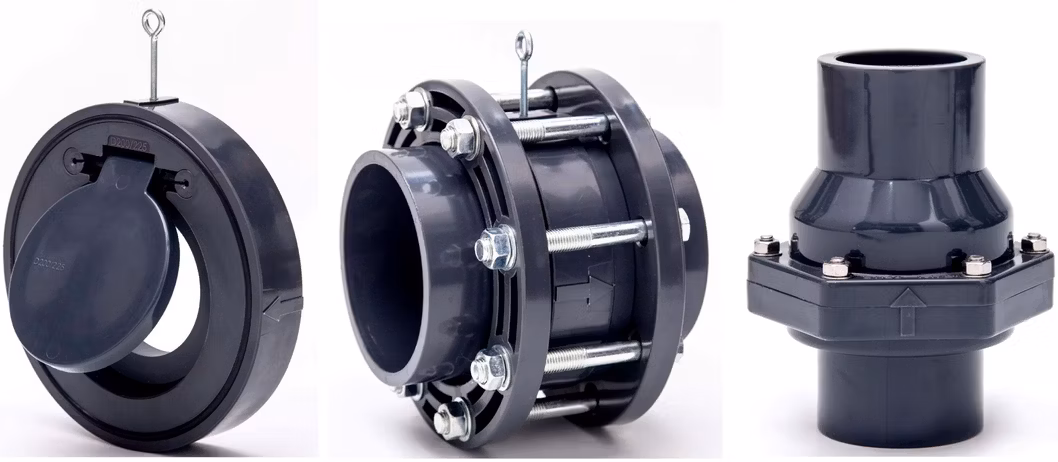

Valvola di ritegno in wafer PVC-U DN80-DN400 ( 3"- 16" ) DIN ANSI JIS BS STANDARD
Pressione di esercizio:
DN80 - DN150 150 PSI PN1,0 MPA DN200 - DN400 90 PSI PN0,6 MPA
Standard:
DIN ANSI JIS BS STANDARD
Doppio utilizzo in verticale/orizzontale
Caratteristica:
Può essere verticale / orizzontale doppio uso.
Con flangia wafer PN1.0MPa DIN / GB (metrica e standard GB).
Pressione di esercizio: DN80-DN150 PN1.0MPa, DN200-DN400 PN0.6MPa.
Ingombro ridotto, facile da sostituire. Design spesso, alta resistenza e lunga durata

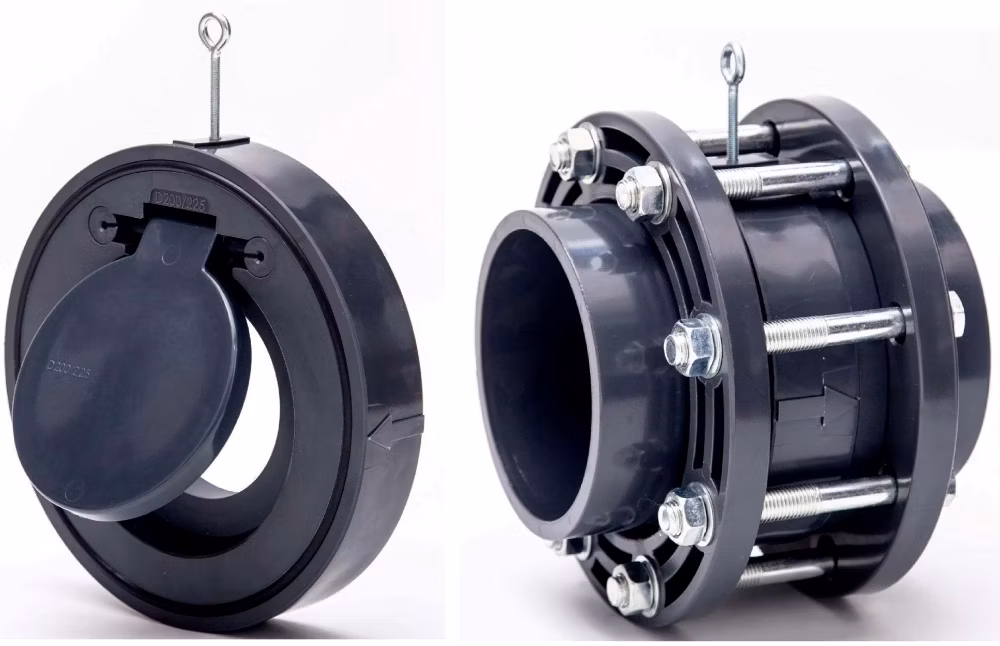

Fornire un set completo di valvole di ritegno con flange (Solo DIN standard)
Precauzioni:
Deve essere installato in conformità con la freccia di flusso.
L'anello fisso deve essere installato verso l'alto quando utilizzato orizzontalmente.
Non installare la valvola a una distanza inferiore a 5 volte x DN dell'uscita della pompa.

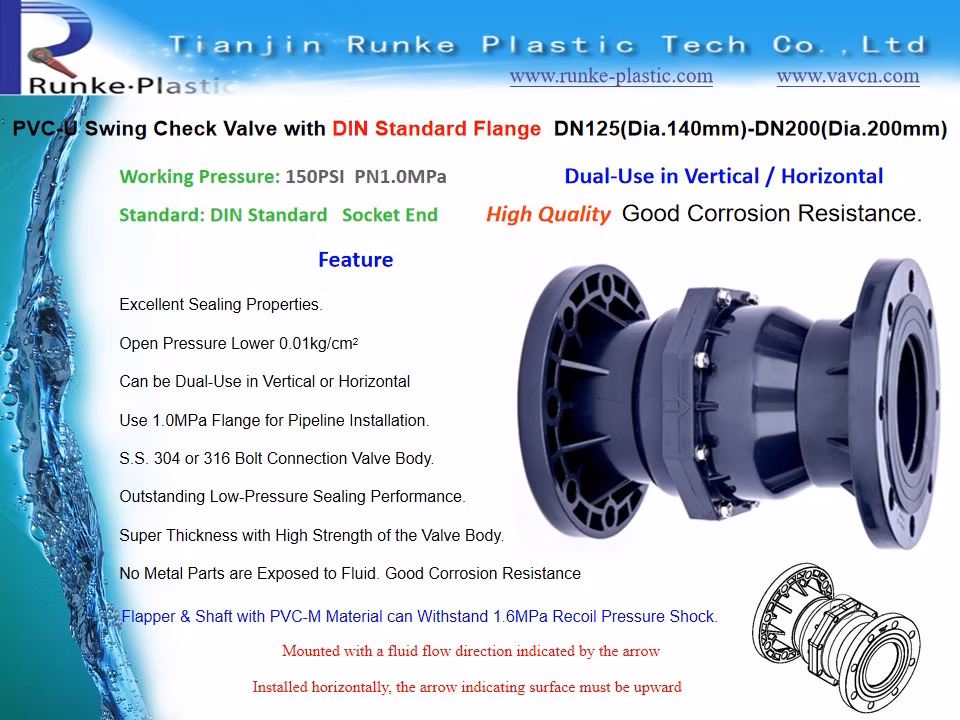

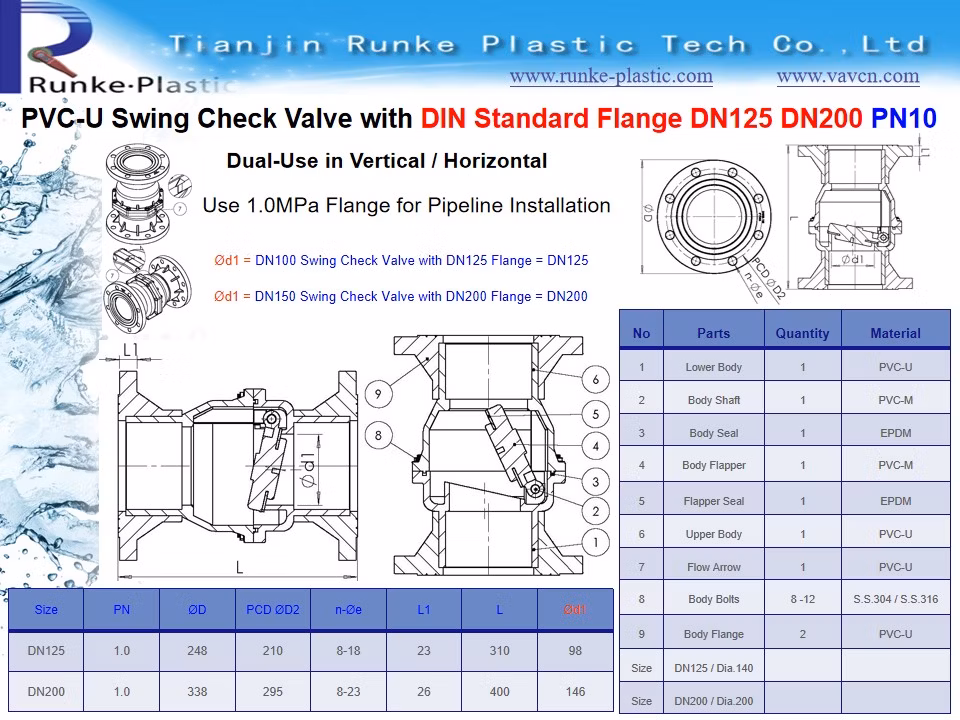

Valvola di ritegno oscillante in PVC-U con flangia standard DIN
DN125(diam.140 mm)-DN200(diam.200 mm)
Pressione di esercizio: 150 PSI PN1.0MPa
Standard: Standard DIN
Estremità a bussola
Doppio utilizzo in verticale/orizzontale
Buona resistenza alla corrosione
Funzione
Eccellenti proprietà di tenuta.
Pressione aperta inferiore a 0,01 kg/cm2
Può essere utilizzato in due modalità in verticale o orizzontale
Utilizzare una flangia da 1,0 MPa per l'installazione della tubazione.
Corpo valvola di collegamento a vite S.S. 304 o 316.
Eccellenti prestazioni di tenuta a bassa pressione.
Spessore elevato con elevata resistenza del corpo valvola.
Nessuna parte metallica è esposta al fluido. Buona resistenza alla corrosione
Flapper e albero con materiale PVC-M in grado di resistere a 1.6MPa Recoil Shock di pressione
Utilizzare una flangia da 1,0 MPa per l'installazione della tubazione
