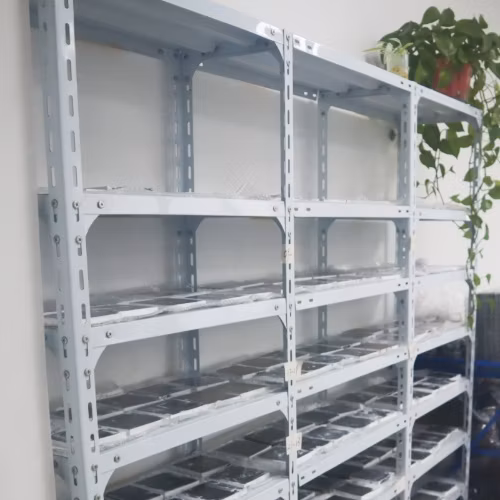

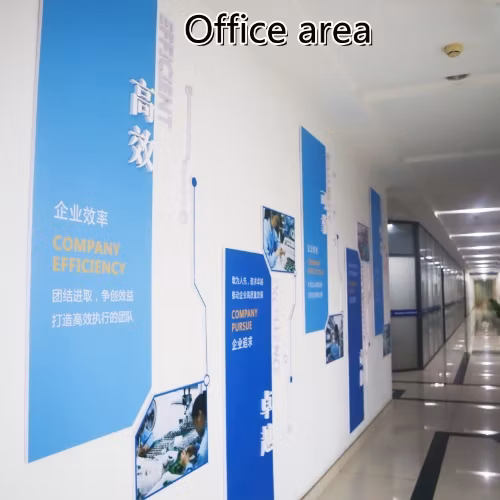

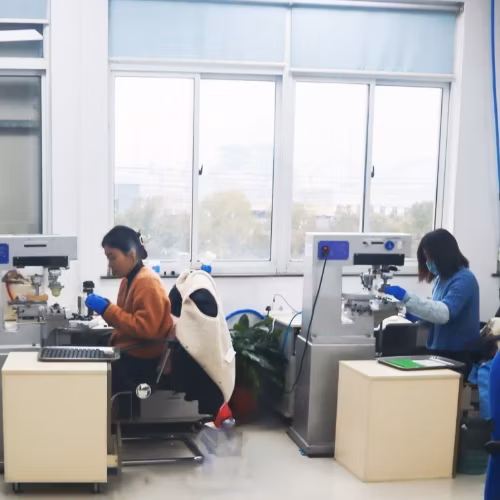

- Visita alla fabbrica

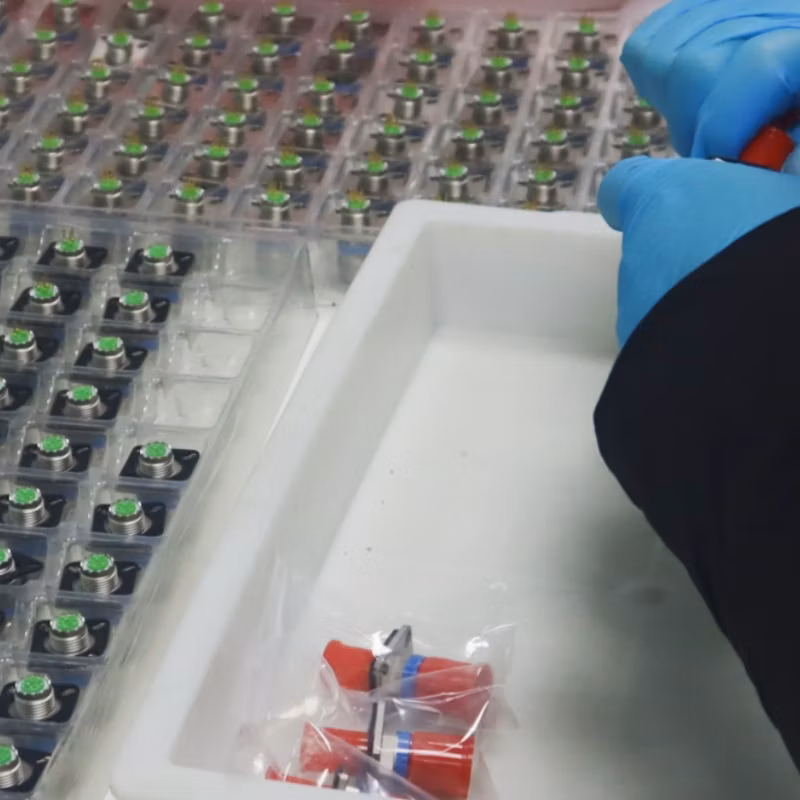

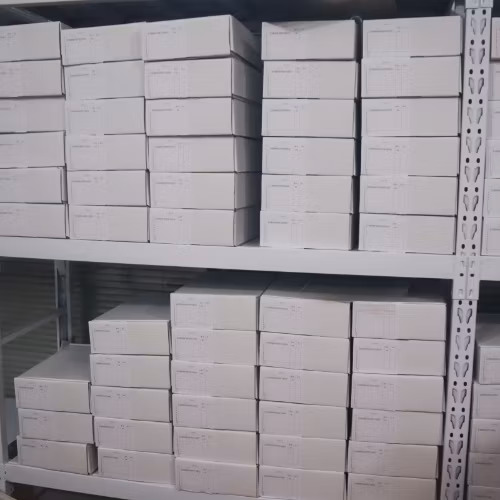

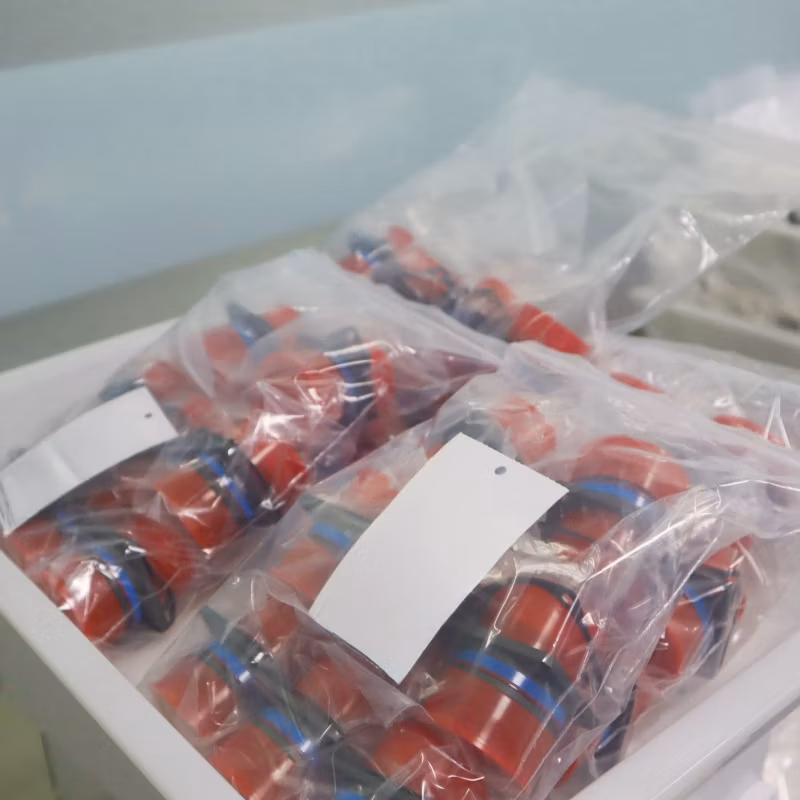

- Imballaggio e spedizione
Informazioni di Base.
Certificazione
CE, ISO9001
Applicazione
Microonde, Automobile
Materiale di contatto
Rame
Trattamento della superficie
Nichelatura
tipo di contatto
presa per circuito stampato
orientamento
normale
Pacchetto di Trasporto
pp+cartone
Marchio
donconn
Origine
Repubblica Popolare Cinese
Codice SA
8536909000
Capacità di Produzione
500000 pezzi/anno
Descrizione del Prodotto
Offriamo anche i seguenti prodotti
↓ ↓
↓ ↓
| J599/20FB01SLA | J599/20WH34SHC | J599/20WH34SLB | J599/20WH34SCE | J599/20WH32PD |
| J599/20FB01SLD | J599/20WH55PLB | J599/20WG24SHB | J599/20WG11PLN | J599/20WG39SHN |
| J599/20FB99PN | SCHEDA J599/20WH55PCB | J599/20WG24SHC | J599/20WG11PLD | J599/20WG16SN |
| J599/20FB99PC | J599/20WH55PCC | J599/20WG27SCN | J599/20WG11PCB | J599/20WG16SA |
| J599/20FB99PHN | J599/20WH55SLC | J599/20WG27SCE | J599/20WG11PLE | J599/20WG16SB |
| J599/20WH32SB | J599/20WH35PD | J599/20WG27SCB | J599/20WG39SHB | J599/20WG16SC |
| J599/20WH55PLN | J599/20WH35PB | J599/20WG27SCA | J599/20WG39SHC | J599/20WG16SD |
Non riesci a trovare il prodotto di cui hai bisogno?
Contattaci e ti riforniremo entro 5 minuti
Contattaci e ti riforniremo entro 5 minuti
Introduzione al prodotto
√ conformità allo standard MIL-DTL-38999M
√ collegamento rapido con tre teste, con meccanismo anti-allentamento
√ dimensioni ridotte, peso leggero, elevata densità dei contatti
√ funzione di schermatura elettromagnetica
√ contatti a crimpare rimovibili, funzione anti-obliqua
√ caratteristiche di vibrazione ad alta intensità ad alta temperatura, adatte per l'uso in condizioni di vento cattivo bagnato
√ la posizione del foro di contatto n. 16 può assemblare il contatto in fibra
√ la posizione del foro di contatto 12, 10, 8 n. può assemblare il contatto coassiale, schermato
√ guscio in acciaio inox, guscio in lega di alluminio e placcatura di vario tipo
√ collegamento rapido con tre teste, con meccanismo anti-allentamento
√ dimensioni ridotte, peso leggero, elevata densità dei contatti
√ funzione di schermatura elettromagnetica
√ contatti a crimpare rimovibili, funzione anti-obliqua
√ caratteristiche di vibrazione ad alta intensità ad alta temperatura, adatte per l'uso in condizioni di vento cattivo bagnato
√ la posizione del foro di contatto n. 16 può assemblare il contatto in fibra
√ la posizione del foro di contatto 12, 10, 8 n. può assemblare il contatto coassiale, schermato
√ guscio in acciaio inox, guscio in lega di alluminio e placcatura di vario tipo
Prestazioni
Materiale Guscio: Lega di alluminio, acciaio inox, lega di titanio
Isolante: Termoindurente o termoplastico
Guarnizione e guarnizione:gomma siliconica: Gomma siliconica
Placcatura
W: Cadmio di olivo su base di nichel senza elettrolito
K: Guscio in acciaio inox , passivato
F: Nichelatura chimica
FT : lega di alluminio satinata cadmio
TA: Lega di titanio
Parti di contatto
Superficie in lega di rame placcata oro, tipo a crimpare, tipo a saldatura e tipo PCB .
Durata
≥500 cicli
Vibrazione
Sinusoidale : 60 g, con ciclo di temperatura e accessori analogici (36 h)
Vibrazione casuale: Ad alta temperatura, frequenza 100~1000 Hz, densità spettrale di potenza 1 g²/Hz, corrispondente al valore quadratico medio 41.7 g.
Sotto la temperatura ambiente: Frequenza 100~1000 Hz potenza densità spettrale 5 g²/Hz , corrispondente valore quadratico medio 49,5 g.
| N. shell | N. MSShell | Amax | Bmax | Cmax | Filettatura vite D. | E | F | G | H | J | d1 min | d2 min |
| 9 | R | 20.9 | 10.8 | 2.5 | M12×1.0 g | 23.8 | 18.26 | 15.09 | 3.25 | 5.49 | 16.66 | 13.11 |
| 11 | B | 20.9 | 10.8 | 2.5 | M15×1.0 g | 26.2 | 20.62 | 18.26 | 3.25 | 4.93 | 20.22 | 15.88 |
| 13 | C | 20.9 | 10.8 | 2.5 | M18×1.0 g | 28.6 | 23.01 | 20.62 | 3.25 | 4.93 | 23.42 | 19.05 |
| 15 | D | 20.9 | 10.8 | 2.5 | M22×1.0 g | 31.0 | 24.61 | 23.01 | 3.25 | 4.39 | 26.59 | 23.01 |
| 17 | E | 20.9 | 10.8 | 2.5 | M25×1.0 g | 33.3 | 26.97 | 24.61 | 3.25 | 4.93 | 30.96 | 25.81 |
| 19 | F | 20.9 | 10.8 | 2.5 | M28×1.0 g | 36.5 | 29.36 | 26.97 | 3.25 | 4.93 | 32.94 | 28.98 |
| 21 | G | 20.1 | 11.5 | 3.2 | M31×1.0 g | 39.7 | 31.75 | 29.36 | 3.25 | 4.93 | 36.12 | 32.16 |
| 23 | H | 20.1 | 11.5 | 3.2 | M34×1.0 g | 42.9 | 34.93 | 31.75 | 3.91 | 6.15 | 39.29 | 34.93 |
| 25 | J | 20.1 | 11.5 | 3.2 | M37×1.0 g | 46.0 | 38.10 | 34.93 | 3.91 | 6.15 | 42.47 | 37.69 |
| Marchi compatibili | Equivalenti | Accoppiamenti |
| MIL-DTL-38999 SERIE III | D38999/20 | D38999/26 |
| Aero / Conesys | AE320 | AE326 |
| Amphenol | TV00, TVPS00 | TV06, TVS06, CTV06, CTVS06 |
| Tedesco | DTS20 | DTS26 |
| ITT Cannon | KJA0 | KJA6 |
| Soouriau | 8D0 | 8D5, 8DS06G |
FAQ
D: Quali sono i termini di pagamento?
R: Accettiamo T/T (bonifico bancario), Western Union e Paypal. Anche RMB OK
D: Posso avere il listino prezzi?
R: Abbiamo un listino prezzi di tutti i nostri prodotti.se volete controllare qualsiasi prezzo dei nostri prodotti, non esitate a contattarci.
R: Abbiamo un listino prezzi di tutti i nostri prodotti.se volete controllare qualsiasi prezzo dei nostri prodotti, non esitate a contattarci.
D: È possibile produrre in base ai campioni?
R: Abbiamo prodotti personalizzati per molti clienti. Dopo aver ricevuto il deposito, produrremo i prodotti secondo le esigenze entro 30-60 giorni. Ma il tempo specifico dipende dalle specifiche e dalla quantità dei campioni.
R: Abbiamo prodotti personalizzati per molti clienti. Dopo aver ricevuto il deposito, produrremo i prodotti secondo le esigenze entro 30-60 giorni. Ma il tempo specifico dipende dalle specifiche e dalla quantità dei campioni.
D: Potete fornire i campioni?
R: Forniamo campioni gratuiti per il test (il costo di spedizione non è gratuito)
R: Forniamo campioni gratuiti per il test (il costo di spedizione non è gratuito)
D: Qual è il tempo di consegna?
A: Dipende dalla quantità.IT prende solitamente 7 giorni per la piccola quantità.
